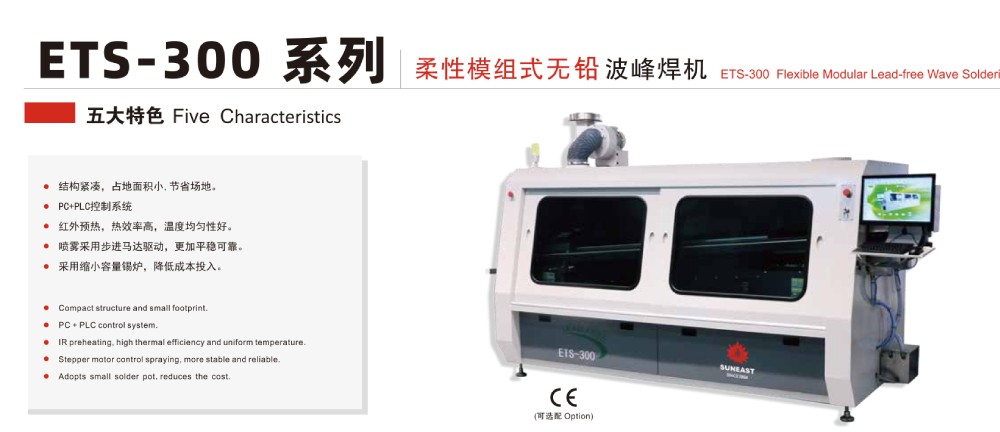

結構緊湊,占地面積小,節省場地
PC+PLC控制系統
紅外預熱,熱效率高,溫度均勻性好
噴霧采用步進馬達驅動,更加平穩可靠
采用縮小容量錫爐,降低成本投入
波峰焊ETS系列產品特點：

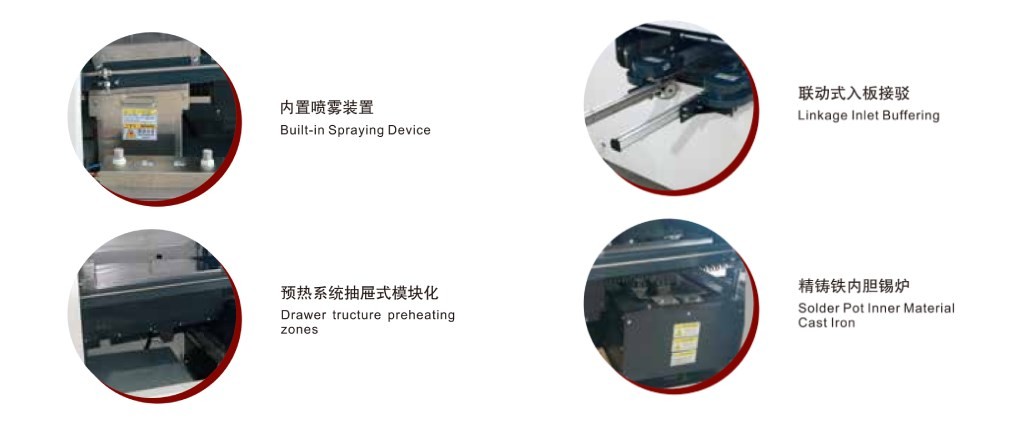

●傳輸系統：直聯式入板結構，特制不銹鋼鏈條傳輸，鋁合金導軌獨特設計，經久耐用；運輸系統：采用分段浮動式結構，有效防止導軌變形；
●預熱系統：采用抽屜式模組式節能設計， 紅外預熱， 溫度控制方式采用PID方式， 使溫控精度達到±2℃， 預熱區與焊接區的溫度下降值≤5℃；
●噴霧系統：采用精密型調節閥進行數字化調節，方便管理。噴嘴移動采用步進馬達控制。助焊劑自動穩壓供給，可使噴霧流量迅速達到飽和，頂部抽風，過濾系統；
●錫爐采用外熱式加熱，錫爐內膽采用鑄鐵制作，內表面防腐蝕處理，兩個低流速噴口、低氧化量設計；
●強制自然風冷卻系統；
●PC+PLC控制系統， Windows 7操作系統， 中/英文操作界面， 工藝曲線/數據自動存儲功能， 助焊劑液面過低過高報警； 錫液面過低報警；
| 型號 | ETS-300 | ETS-300E |

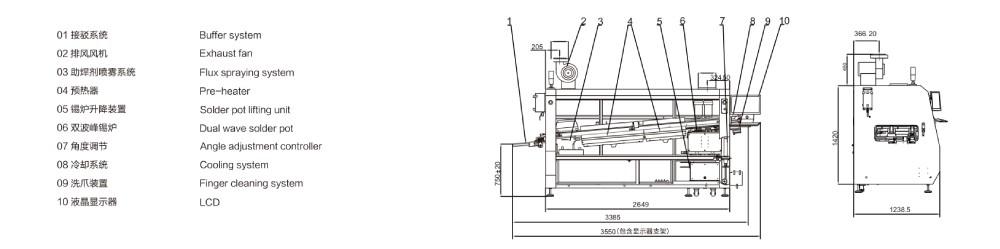

| 外形尺寸LxWxH(mm) | 3385x1240x1540 | 3385x1190x1540 |
| 重量 | 約1150kg | 約1100kg |
| 電源 | 3PH 380V 50HZ | 3PH 380V 50HZ |
| 啟動功率 | 28KW | 27KW |
| 正常運行功率 | 7KW | 6.7KW |
| 控制系統 | PC+PLC | PC+PLC |
| 噴霧移動 | 步進馬達 | 步進馬達 |
| 噴霧氣壓 | 0.2Mpa~0.4Mpa | 0.2Mpa~0.4Mpa |
| 助焊劑流量控制 | option | option |
| 助焊劑自動添加 | 標配 | 標配 |
| 抽風方式 | 上抽風 | / |
| 抽風管直徑 | Φ250 | Φ250 |
| 抽風機功率 | 370W | / |
| 預熱方式 | 紅外 | 紅外 |
| 溫度控制方式 | PID | PID |
| 預熱區數量 | 2 | 2 |
| 預熱區長度 | 1500mm | 1500mm |
| 預熱溫度可調范圍 | 室溫~200℃ | 室溫~200℃ |
| 預熱升溫時間 | 約12min(設置：150℃) | 約12min(設置：150℃) |
| 寬度范圍 | 50~300 | 50~300 |
| PCB傳送方向 | L-R(可選：R-L) | L-R(可選：R-L) |
| 傳送速度范圍(mm/min) | 500~1800 | 500~1800 |
| 運輸高度 | 750±20 | 750±20 |
| 允許PCB元件高度 | 上120 下15 | 上120 下15 |
| 速度控制方式 | 變頻器閉環無級調速 | 變頻器閉環無級調速 |
| 爪 | 1.重型雙鉤爪 2.輕型雙鉤爪 | 1.重型雙鉤爪 2.輕型雙鉤爪 |
| 導軌角度 | 4~6° | 4~6° |
| 錫爐類型 | 機械式 | 機械式 |
| 鍋爐材質 | 鑄鐵 | 鑄鐵 |
| 波峰調節方式 | 電腦數字控制 | 電腦數字控制 |
| 冷卻方式 | 強制風冷 | / |
| 錫爐加熱功率 | 9KW | 220V 9KW |
| 錫爐最高溫度 | 300°C | 300°℃ |
| 錫爐容量 | 350KG | 350KG |
| 波峰驅動功率 | 180W*2 3PH 220VAC | 180W*2 3PH 220VAC |
| 錫爐升溫時間 | 約150min(設置：250℃) | 約150min(設置：250℃) |
| 爐溫控制方式 | PID | PID |
| 洗爪系統 | 毛刷 | / |
