錫膏印刷是SMT貼片生產的第一道工序，也是極其重要的一個工序，錫膏印刷技術是焊點質量和產品質量的重要保障。如果處理不好，那么接下來的其他環節都會受到影響。錫膏印刷機是將錫膏印刷涂覆到PCB板上的設備，是對印刷工藝和質量影響最大的設備。
自2003年日東科技自主研發出第一臺錫膏印刷機以來，不斷向更加精密、智能、穩定邁進。日東科技錫膏印刷機工作平臺主要零部件采用FEM有限元分析法優化設計而成，整體采用鑄造工藝，并經過嚴格的時效處理和退應力處理工藝，保證機器高速運轉過程中的穩定性和精度要求。Z軸升降采用進口的高精度伺服馬達+精密絲桿+精密直線滑軌方式傳動，精度高，穩定性強。對位模塊采用直線馬達傳動，動力直接作用到平臺上，實現超細精度調節。

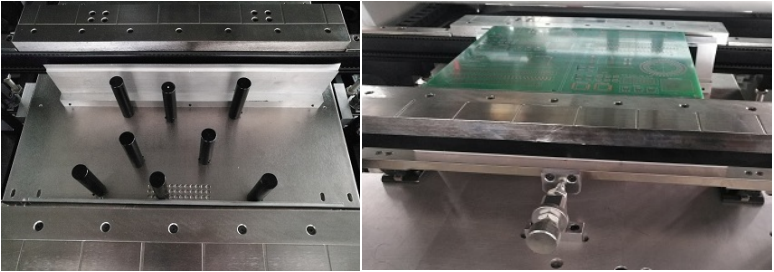

PCB支撐系統具有多種支撐功能，配以磁性頂針和邊支撐塊，可選配真空吸板，使PCB支撐更平穩。PCB夾持系統可實現側夾，上壓和混合夾持方式，滿足不同厚度PCB夾持要求，且裝夾快速，方便。切換不同夾持方式，只需軟件設置即可。

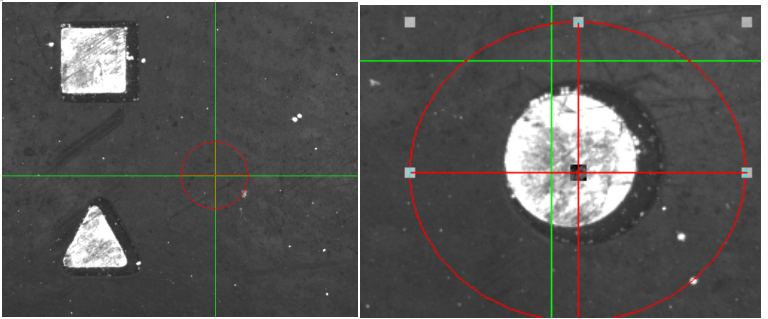

CCD視覺對位系統采用先進的MARK點識別技術，可識別不同形狀的MARK點，確保高速，高精度進行網板和PCB的對位。自主研發的圖像處理軟件，標配2D檢測功能，自適應模板匹配功能，相同焊盤直接框選，操作簡單。顯示檢測過程，具有NG自動報警提醒。

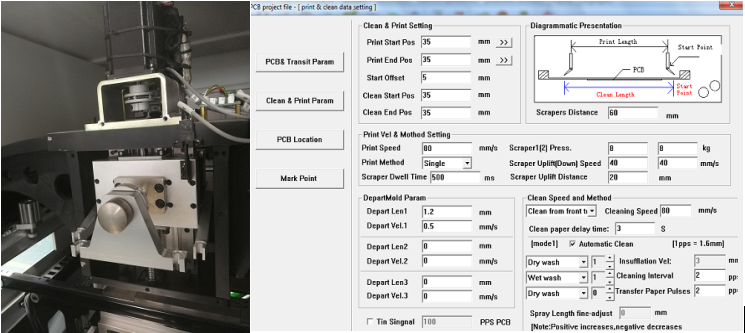

刮刀印刷模塊刮刀采用懸浮式刮刀頭設計，自動平衡刮刀壓力。升降馬達與絲桿采用直連結構傳動，壽命更長，傳動更加平穩。多步分級脫模系統，確保高速，高精度對位。微步運動模式，保證印刷質量，PC控制，印刷質量均勻穩定。

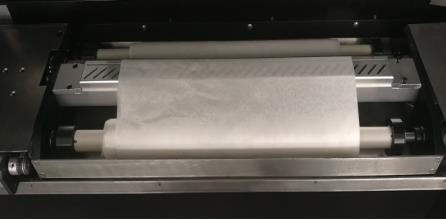

清洗模塊有干式、濕式、真空清洗功能可選，能夠高效清洗網板網孔中殘留的錫膏，保證后續的印刷質量。可調節清洗紙固定結構，適合不同產品使用不同長度的清洗紙。紙筒前后對稱分布，更換擦拭紙簡單，方便。具有液位自動報警監測。
設備具有一鍵標定功能，機器參數一健獲取，無需專業人員到現場實際測量，操作快捷。利用專用的校機模板定期校正機器誤差，自動補償誤差值，保證恢復出廠精度。
目前，日東科技有五款錫膏印刷機，分別適用不同的產品及行業，下面小編就帶您詳細了解一下。

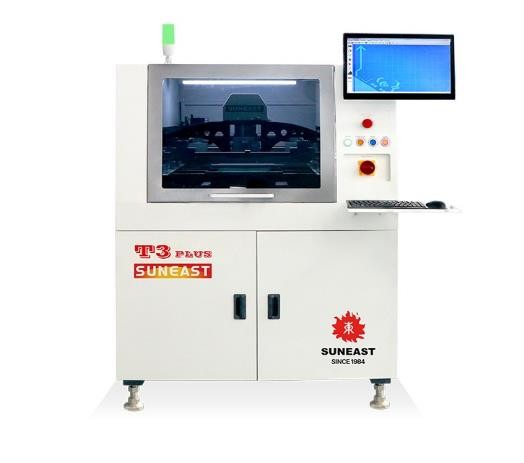

T3PLUS系列全自動錫膏印刷機
產品特點：
?自動平衡刮刀壓力，壓力可調節
?智能2D檢測功能
?干、濕清洗可選，真空清洗(選配)
?可印刷薄板(選配)
?先進的mark點識別技術以及系統穩定技術
?國內首創在線標定技術

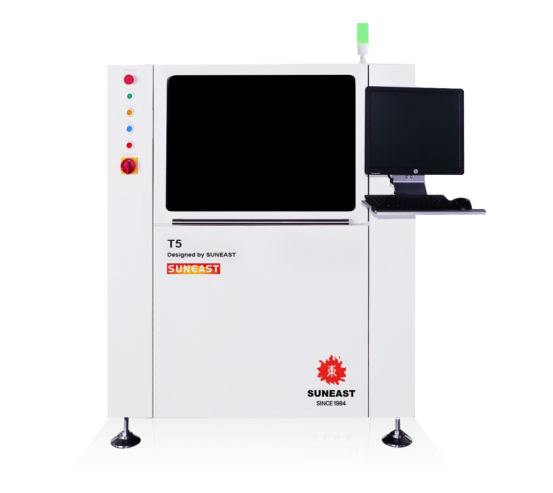

T5全自動錫膏印刷機
產品特點：
?整體式焊接框架
?多功能平臺設計
?視覺對位方式保證精度
?整體系傳輸系統
?獨立式清洗結構
?刮刀升降采用與絲桿直連結構

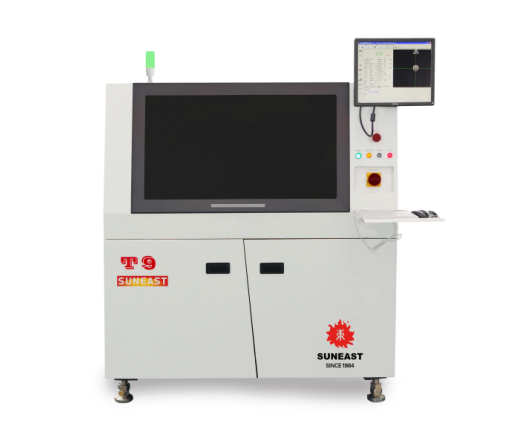

T9視覺全自動印刷機
產品特點：
?智能、高精度PCB厚度調節的平臺頂升機構
?采用德國進口絲桿，運行更平穩、定位更精確
?國內首創在線標定技術
?智能2D檢查

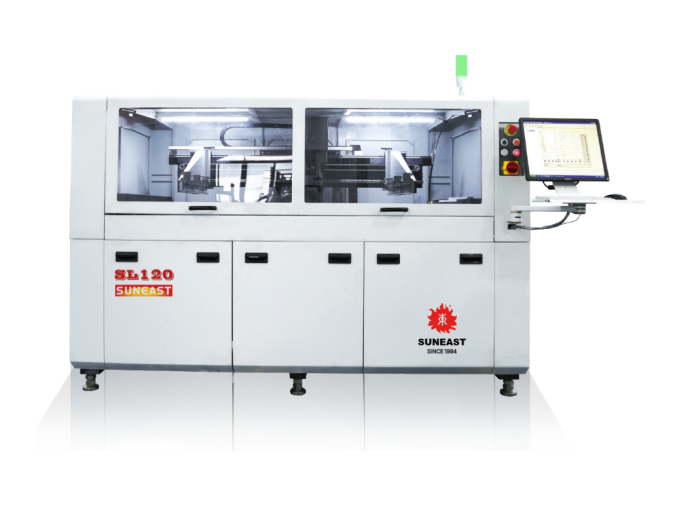

SL120視覺全自動印刷機
產品特點：
?大尺寸產品印刷完美解決方案
?簡易的校正和保養
?穩定的印刷質量
?自主研發的圖像處理軟件

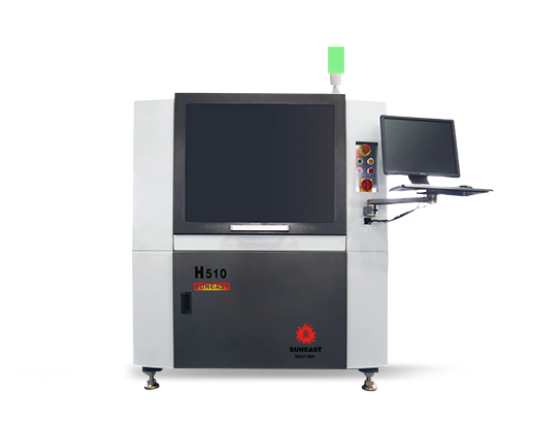

H510全自動錫膏印刷機
產品特點：
?整機線性馬達設計應用-高速、高精度
?03015微型元件印刷領導者
?機械構架新設計-更穩定、更方便
?印刷頭全新設計-高印刷質量
未來，為了滿足不斷縮小的元件尺寸和QFP、BGA、SOP、CSP等高密度電子封裝技術的發展，錫膏印刷機需不斷提高印刷精度，減少糾偏誤差以滿足更加嚴格的生產要求。日東科技將始終以市場需求為導向，以客戶為中心不斷驅動創新，依托強大的實力、領先的技術，提供精密、穩定、智能化的錫膏印刷設備解決方案。
